ИСПОЛЬЗОВАНИЕ ПРОДУКТА

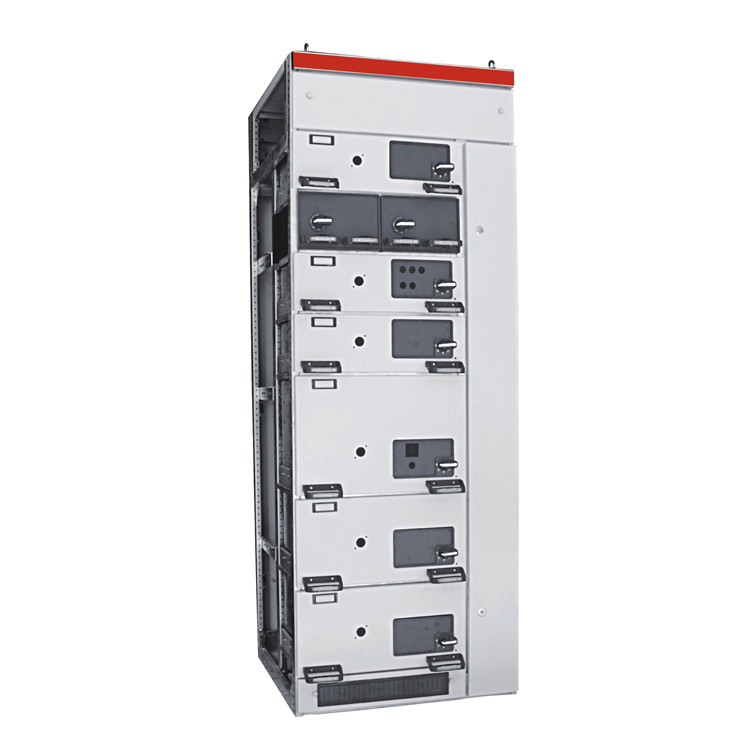

Низковольтный распределительный шкаф переменного тока GGD подходит для сети переменного тока 50Z, номинальное рабочее напряжение 380 В, номинальный рабочий ток 3150 А. Серия распределительных устройств для электростанций, подстанций, заводских и горнодобывающих предприятий и т. д. Он используется для преобразования, распределения и управления мощностью, осветительное и распределительное оборудование.
Низковольтный распределительный шкаф переменного тока GGD представляет собой новый тип низковольтного распределительного шкафа, разработанный в соответствии с требованиями надзорного органа Министерства энергетики, огромного количества энергопользователей и проектных отделов, а также в соответствии с принципами безопасности. , экономичность, рациональность и надежность.Продукт обладает характеристиками высокой секционной способности, хорошей динамической и термической стабильностью, гибкой электрической схемой, удобной комбинацией, последовательностью, высокой практичностью, новой структурой и высокой степенью защиты.Его можно использовать в качестве замены распределительного устройства низкого напряжения.
Распределительный шкаф низкого напряжения переменного тока GGD соответствует стандартам IEC 439 «Полный комплект распределительного и контрольного оборудования низкого напряжения», GB7251.1 «Полный комплект распределительного и контрольного оборудования низкого напряжения, часть I: типовое испытание и полный комплект испытательного оборудования типа детали» и другие стандарты.
ХАРАКТЕРИСТИКА ПРОДУКТА
A. Корпус распределительного шкафа низкого напряжения переменного тока A. GGD выполнен в виде обычного шкафа, а рама изготовлена из холоднокатаной стали 8MF (или модифицированной 8MF), сваренной и собранной на месте.Детали рамы и специальные опорные детали поставляются заводом по производству стальных профилей с фиксированной точкой, чтобы обеспечить точность и качество корпуса шкафа.Компоненты общего шкафа спроектированы по модульному принципу и имеют установочные отверстия размером 20 мм.Универсальный коэффициент высок, что позволяет заводу реализовать предварительную подготовку, сократить производственный цикл и повысить эффективность работы.
B. Конструкция шкафа GGD, полностью учитывающая проблемы рассеивания тепла при использовании шкафа, на обоих концах шкафа имеется различное количество отверстий для радиатора.Когда электрические компоненты в шкафу нагреваются, тепло поднимается и отводится через верхние щелевые отверстия, в то время как холодный воздух постоянно дополняет нижние щелевые отверстия в шкафу, создавая в герметичном шкафу естественный вентиляционный канал снизу вверх, поэтому как для достижения цели рассеивания тепла.
C. Шкаф GGD в соответствии с требованиями современного промышленного дизайна, метод соотношения золотого сечения используется для проектирования формы шкафа и размера перегородки каждой части, чтобы шкаф был красивым и элегантным, с новым внешним видом.
D. Дверца шкафа соединена с рамой вращающимся подвижным шарниром, который удобен для установки и демонтажа.В складку двери встроена горная резиновая полоса.Полоса между дверью и рамой имеет определенный ход сжатия при закрытии, что может предотвратить прямое столкновение двери со шкафом, а также повысить уровень защиты двери.
E. Дверцы приборов, оснащенные электрическими компонентами, соединены с рамой несколькими проводами из мягкой меди.Арматура в шкафу соединена с рамой винтом с накаткой, и весь шкаф представляет собой полную цепь заземления.
F. Верхнее покрытие шкафа выполнено из полиэфирной краски для запекания оранжевой формы или эпоксидного порошка.Имеет сильную адгезию, хорошую текстуру и матовый тон.Это позволяет избежать эффекта ослепления и создает более комфортную визуальную среду для дежурного персонала.
G. При необходимости верхнюю крышку корпуса шкафа можно снять, чтобы облегчить сборку и регулировку главной шины на месте.Четыре угла шкафа оборудованы подъемными кольцами для подъема и транспортировки.
H. Уровень защиты шкафа IP30.Пользователи могут выбирать между IP20 и IP40 в соответствии с требованиями среды использования.
ХАРАКТЕРИСТИКА ПРОДУКТА
| Модель | Номинальное напряжение (В) | Номинальный ток (А) | Номинальный ток отключения при коротком замыкании (кА) | Номинальная кратковременная выдерживаемая мощность (IS) (кА) | Номинальный пиковый ток допуска (кА) | |
| ГГД2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| ГГД3 | 380 | A | 3150 | 50 | 50 | 105 |
