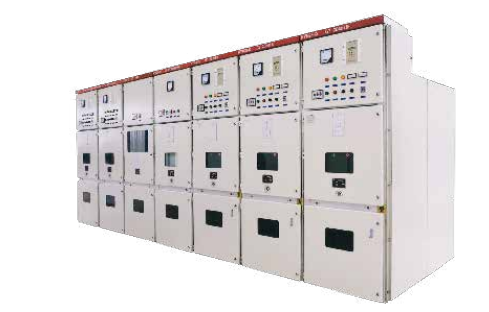

ГКК низковольтный Распределительный шкаф выдвижного типа подходит для трехфазной пятипроводной системы передачи и распределения переменного тока частотой 50 Гц, 660 В и ниже.
В качестве энергосистемы электростанций, подстанций, промышленных и горнодобывающих предприятий и высотных зданий при использовании электроэнергии, питания, освещения и управления двигателями.
Изделие соответствует стандарту IEC439-1 «Низковольтное распределительное и контрольное оборудование»;Gb7251.1-1997, ZBK36001-89 «Комплексное коммутационное оборудование низкого напряжения» стандарт.
Тип извлечения низкого напряжения GCK распределительный шкаф, с использованием усовершенствованной конструкции сборки и комбинированного блока, комбинированного блока вытяжки IP30, безопасного, надежного, компактного.
Шкаф распределения низковольтной электроэнергии GCK имеет специальный шкаф учета, который может удовлетворить требования системы электроснабжения по учету низкого напряжения.
Шкаф распределения электроэнергии низкого напряжения GCK со специальным шкафом электростатических конденсаторов для компенсации реактивной мощности.
Нормальные условия эксплуатации:
1, температура окружающего воздуха не высокая, сухая +40 ℃, не ниже -5 ℃, а средняя температура в течение 24 часов не выше
℃.
2. воздух чистый, относительная влажность при максимальной температуре +40℃, не более 50%;При более низких температурах позвольте
Например: 90% при +20℃;Допускайте образование конденсата, который может возникнуть из-за изменений температуры.
3. Высота не должна превышать 2000 м.
Особенности структуры:
Шкаф распределения питания низкого напряжения GCKl представляет собой полностью собранную комбинированную конструкцию, основной каркас которой собран из специальных профилей.
Е = 20 мм.
Поскольку все конструкции рамы соединены винтами, можно избежать сварочных деформаций и напряжений, а также повысить точность.
Каждый шкаф разделен на три части: основное помещение для шин вверху, через которое может проходить горизонтальная шина, передняя часть разделена на несколько функциональных отсеков перегородкой, а высота после объединения составляет 1760 мм.Задняя часть представляет собой кабельное помещение, а внутренняя часть оснащена опорой для прокладки и вывода кабелей.
Вертикальная шина расположена в задней части камеры функционального блока экстракционного типа, и вертикальная шина соединена с ответвленной шиной и горизонтальной шиной.Каждый функциональный блок вытяжного типа соединяется с вертикальной шиной в подключенном положении, а металлическая уплотнительная пластина верхней части шкафа снабжена вентиляционным окном;Когда верхняя часть должна входить и выходить из провода, используется изоляционная уплотнительная пластина, а нижняя представляет собой металлическую уплотнительную пластину, и на ней пробивается пробойное отверстие, чтобы облегчить вход и выход кабеля.
Структура выдвижной системы:
Электрические компоненты каждого функционального блока установлены на выдвижном ящике, что позволяет сделать весь блок вне шкафа безопасным и удобным для обслуживания.
Ящик устанавливается в шкаф шириной 600 мм и имеет три положения: «отдельное», «тестовое» и «подключенное».
Входная сторона источника питания в выдвижном отделении оснащена клапаном.Клапан открывается автоматически, когда ящик находится в тестовом «тестовом» и «подключенном» положении, а клапан автоматически закрывается, когда ящик находится в «выдвинутом» положении.
Между дверью камеры и главным выключателем контура имеется блокировочное устройство.Дверь камеры не может быть открыта, когда главный выключатель замкнут, и дверь может быть разблокирована в особых обстоятельствах.
Ток основного контура составляет 100 А и ниже, а высота камеры — 220 мм;Для цепей 45А и ниже два выдвижных ящика можно установить рядом.Высота камеры цепи 200А, 400А обычно составляет 440 мм, камера цепи 600А обычно составляет 660 мм.
Структура системы плагинов:
Ток основного контура & GT;При токе 630А используется автоматический выключатель рамного типа со штекерной конструкцией, и винт нажимается для завершения соединения и разъединения с шиной при встряхивании рабочего рычага.Остальные электрические компоненты, за исключением главного выключателя, закреплены в камере.
Фиксированная структура системы:
Блок учета и шкаф электростатических конденсаторов установлены в стационарном режиме, а все электрические компоненты установлены на балочной монтажной пластине PDC.
