Новейшие тенденции развития и нынешняя ситуация с силовым трансформатором.
Силовой трансформатор является одним из важных устройств в системе передачи, передачи, трансформатора и распределения, его производительность и качество.
Количество напрямую связано с надежностью и эффективностью работы энергосистемы.
Во-первых, разновидности силовых трансформаторов
(а) Распределительный трансформатор Распределительный трансформатор малого и среднего размера в нашей стране изначально изолировался маслом в качестве изоляционной среды.
Качественно разработан;Вступаем в 90-е годы 20-го века, у трансформатора сухого типа в нашей стране были очень быстрые волосы.
Выставка.
(1) Масляный распределительный трансформатор Распределительный трансформатор серии S9, Распределительный трансформатор серии S11,
Распределительный трансформатор с сердечником катушки, трансформатор с сердечником из аморфного сплава.Для завершения работы трансформатора
Полное, надежное, более простое обслуживание, более широкое удовлетворение потребностей пользователей, в последние годы смена типа масляной иммерсии.
Уплотнительная конструкция компрессора обеспечивает полную изоляцию трансформаторного масла от окружающего воздуха, тем самым улучшая работу трансформатора.
Надежность давления.В настоящее время основными формами уплотнения являются воздушное уплотнение, азотное уплотнение и полное заполнение.
Тип сальника.Доля рынка полностью маслонаполненных герметичных трансформаторов растет, причем в сегменте изоляционных материалов.
Изменение объема масла компенсируется упругой деформацией гофрированной стенки бака или расширительного радиатора.

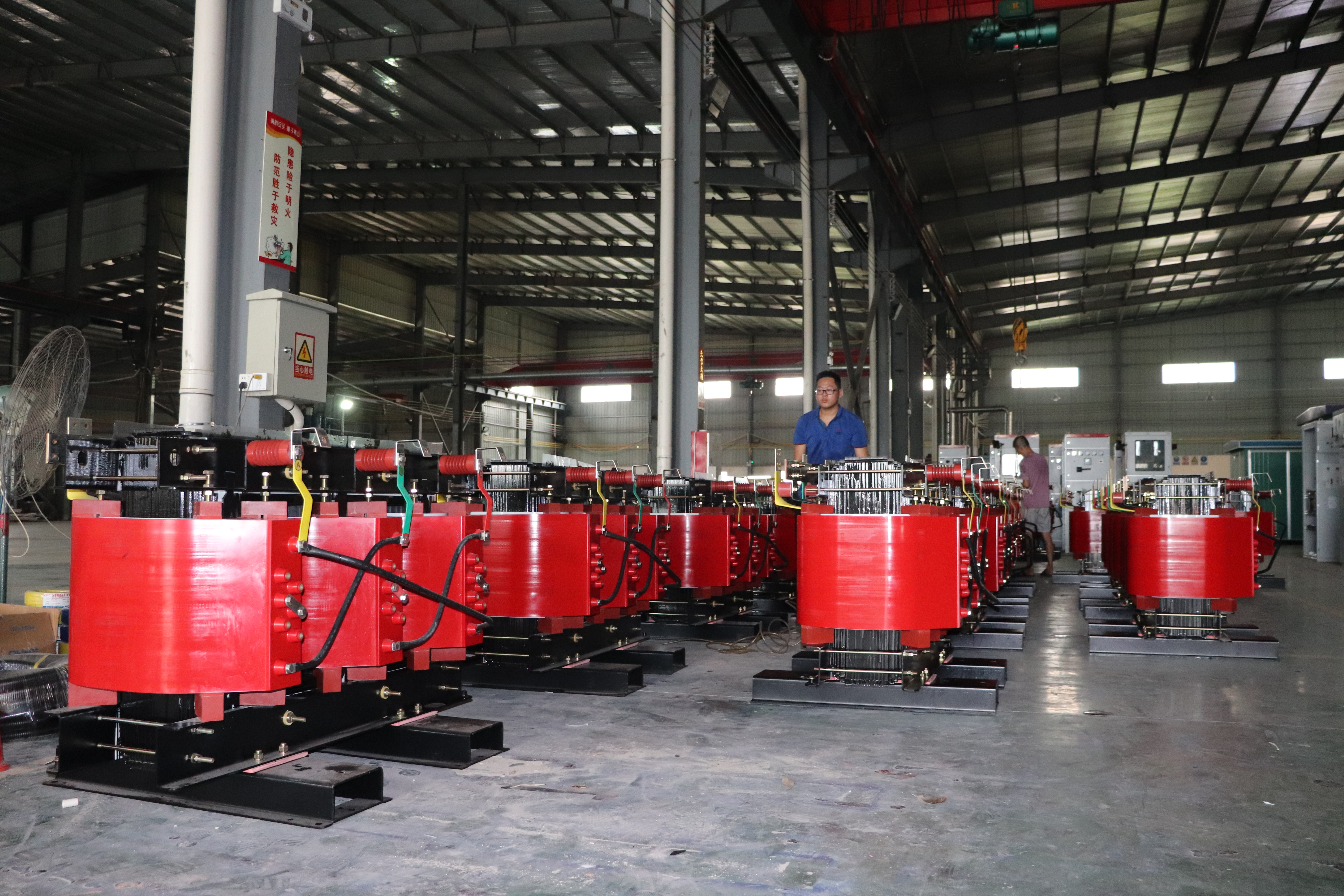

(2) Сухой трансформатор Сухой трансформатор из-за его простой конструкции, удобного обслуживания и профилактики.
Пожароопасность, горючесть и другие характеристики Китай с конца 1950-х годов начал производить, но в последние 10 лет
Запустить массовое производство.Существует много типов сухих трансформаторов, в основном сухие трансформаторы с пропиткой и изоляцией.
Трансформатор сухого типа с изоляцией из эпоксидной смолы двух типов.
(2) Трансформатор коробчатого типа Трансформатор коробчатого типа занимает меньше людей, может распространяться в центр нагрузки, уменьшая
Потеря линии, улучшение качества электроснабжения, гибкое расположение, красивый внешний вид и другие функции, имеющиеся в настоящее время в городе.
Большое количество применений в электросетях 10кВ и 35кВ.В настоящее время коробчатый трансформатор, используемый в нашей стране, в основном европейского производства.
Тип коробчатый трансформатор и американский коробчатый трансформатор, бывший трансформатор как отдельный компонент, то есть электрический отдел высокого напряжения.
Дивизион, распределительный трансформатор, низковольтная распределительная часть троицы.Последняя структура разделена на две части:
Передняя часть разделена на распределительный шкаф, задняя часть разделена на бак трансформаторного масла, обмотку, железный сердечник, переключатель нагрузки высокого напряжения,
Вставной предохранитель, предохранитель, ограничивающий резервный ток, и другие компоненты размещены в корпусе бака.Есть некоторые
Производитель переместил трансформатор с сердечником катушки в боксовый трансформатор, чтобы обеспечить объем и качество боксового трансформатора.
Достигаются высокая эффективность, энергосбережение и низкий уровень шума.
(3) Силовые трансформаторы высокого и сверхвысокого напряжения. В настоящее время в Китае есть 110 кВ,
Производственные мощности трансформаторов высокого и сверхвысокого напряжения 220 кВ, 330 кВ и 500 кВ.Трансформатор сверхвысокого напряжения
Изоляционная среда по-прежнему в основном представляет собой изоляционное масло, в соответствии с потребностями развития электросети, технология производства трансформаторов является положительной.
Ситуация улучшается.В настоящее время исследуются и разрабатываются трансформаторы высокого и сверхвысокого напряжения с элегазовой изоляцией.
Во-вторых, уровень производства, вообще говоря, технология силовых трансформаторов Китая в международных 1990-х годах.
Начальный уровень, небольшая часть мира на уровне конца 1990-х годов и зарубежные развитые страны.
Тем не менее, существует еще определенный разрыв.
1, материалы с железным сердечником в 1970-х годах, Уханьская металлургическая компания во внедрении пищеварения и поглощения японского холода
Технология производства прокатного листа из кремнистой стали, основанная на производстве холоднокатаного листа из кремнистой стали, в 1990-х годах была внедрена
Японская технология производства холоднокатаного листа из кремнистой стали (HI-B) с высокой проницаемостью зерна обеспечивает больший энергосберегающий эффект.
Хороший материал сердечника силового трансформатора.Но поскольку количество продукции не может удовлетворить спрос и производственный процесс
Два аспекта проблемы: по-прежнему из Японии, России, Западной Европы и других стран импортируют часть холоднокатаной кремнистой стали.
Кусочек.Разработка материалов из аморфных сплавов для сердечников распределительных трансформаторов, Китай, 1990-е годы.
Вначале бывшее Минмашиностроение, бывшее Минметаллургия, бывшее Минэлектроэнерго, Госплан, Государственная экономическая и торговая комиссия, бывшее Госплан
Научный комитет сформировал специальную рабочую группу по материалам сердечников из аморфных сплавов и трансформаторам с сердечниками из аморфных сплавов.
Проектирование и процесс изготовления сердечника из аморфного сплава были глубоко изучены.
По требованиям первоначального плана он был изготовлен опытно в 1994 году напряжением 10кВ и мощностью 160~500кВА.
Распределительный трансформатор был протестирован опытными пользователями и в основном соответствует требованиям практического применения.
Однако процесс производства материалов из аморфных сплавов все еще нуждается в дальнейшем совершенствовании для достижения массового производства.
О. В 1998 году компания Shanghai Trust представила технологию производства американской компании GE с использованием американского аморфного
Трансформатор с сердечником из аморфного сплава изготовлен из материала сплава.В настоящее время он может производить напряжение 10 кВ и мощность 50 В.
~ 2500 кВА, без потерь нагрузки от 34 до 700 Вт, потери нагрузки от 870 до 21 500 Вт
Трансформаторы с сердечником из кристаллического сплава, и этот материал применяется для сухих трансформаторов с эпоксидной смолой.
Это также способствует повышению уровня производства трансформаторов с сердечником из аморфного сплава в Китае.У нас есть немного
Производители трансформаторов используют внедрение изделий из сердечника из аморфного сплава в эксплуатацию электросетей.
2, инструментальное оборудование до 1980-х годов, технический уровень специального трансформаторного оборудования в Китае, в целом
Корпус относительно низкий, помимо намоточного оборудования имеет профессиональное заводское производство, остальное подавляющее большинство -
Относительно простое оборудование, выпускаемое предприятиями, лишь немногие из них имеют простую линию продольной резки для обработки железного сердечника.
В 1980-х годах трансформаторная промышленность начала внедрять передовое зарубежное специальное ключевое оборудование, такое как железо.
Линия продольной резки сердца, низкочастотная система электрообогрева и т. д. К 1990-м годам благодаря большому трансформатору сухого типа
Силовое продвижение, внедрение партии оборудования для заливки эпоксидной смолы и машины для намотки фольги, также упоминалось несколько крупных производственных предприятий.
В центре обработки изоляционных деталей уровень оборудования для производства трансформаторов значительно улучшился.одомашненный
Некоторые производители специального оборудования после разложения и абсорбции также разработали вертикальные и горизонтальные производственные линии и другое специальное оборудование.
Эта отечественная спецтехника по своим функциям и основным техническим параметрам в основном достигает международных вод или приближается к ним.
Ping, чтобы обеспечить количество нашей трансформаторной продукции, улучшить технические характеристики трансформатора, повысить эффективность производства.
Сыграл решающую роль
3. Проектирование трансформаторов в течение почти 20 лет, масло погружено трансформатор напряжением 110кВ и ниже
Было проведено множество оптимизационных проектов, постепенно заменены 64, 73, 79, 86 и другие стандарты, реализуемые в настоящее время.
Стандарт 99 в конце 1990-х сформировал новую серию энергосберегающих трансформаторов, создающих различные
Потери еще больше сокращаются, заменяя производство продуктов с высоким энергопотреблением.В 1998 году страна продолжила путь Мин.
Действительно, согласно данным 1979 года, старые трансформаторы серий 64 и 73, работающие в сети, должны быть ликвидированы и обновлены.
Трансформатор типа С7, выпускаемый в годовом стандарте, также должен быть остановлен.Строительство городских и сельских электросетей с 1998 по 2001 год.
Распределительный трансформатор С9, реконструкция которого активно продвигается, соответствует национальному стандарту 1999 года.В 2000 году открыть
Вначале трансформатор с сердечником катушки также использовался при построении и преобразовании двух сетей.
В трансформаторе сухого типа, на основе независимой разработки, внедрение Германии, Швейцарии, Италии.
Проектирование и изготовление 10кВ, 35кВ. сухой тип серия трансформаторов для многих компаний в Португалии и других странах
И уже давно ведется массовое производство трансформаторов сухого типа 10 кВ, 35 кВ, которые могут производить больше всего
Высокое напряжение 110 кВ, однофазный сухой трансформатор мощностью 10 500 кВА, качество продукции было
Достичь технического уровня импортируемой зарубежной аналогичной продукции.
В конструкции высокого давления, сверхвысокого давления, помимо развития науки и техники, независимая разработка, заранее
С 1980-х годов компания также представила Hitachi, Toshiba, ABB, Mitsubishi, Siemens и т. д.
Технология производства компании.В настоящее время занимается производством трансформаторов СВН 500 кВ, из первоначального большинства
Зависимая от импорта, разработка продуктов теперь может быть вполне конкурентоспособной с импортной продукцией.Как трое
Проект строительства ущелья требует внедрения технологии производства трансформаторов Siemens на ГЭС «Три ущелья».
Левобережное применение трехфазного двигателя мощностью 84 кВА производство трансформаторов, Китай имеет внешнее сотрудничество, каждый несет 30%
Примерно доля производства;Для дизайна Siemens ключевые части производственной технологии смогли завершить
Мастер, три правых ущелья, используемые при производстве трансформаторов, применение технологий Siemens, требования, предъявляемые отечественными производителями.
Это создает условия для участия в торгах.
Все это показывает, что после реформы и открытости в науке и технике силовых трансформаторов технологии
Положительные результаты были достигнуты заранее, в области переваривания и всасывания, а также в результате научных и технологических инноваций.Освоить различные виды
Технология производства трансформаторов, улучшение характеристик продукции, улучшение качества продукции, сокращение недели разработки продукции
Период, расширение выпуска продукции, увеличение ассортимента продукции сыграли положительную роль.
Производственные предприятия через годы капитального строительства и технической трансформации, так что индустрия силовых трансформаторов имеет большой
Изменения, индустрия производства трансформаторов в Китае постепенно приблизится к передовому мировому уровню.4, с производственной мощностью
С развитием электроэнергетики отечественные производители силовых трансформаторов осуществляют строительство и трансформацию в соответствии с потребностями.
По неполным статистическим данным, национальные производители силовых трансформаторов имеют около 2000, по данным «восемь пять» конца
По статистике 900 крупных производителей, мощность выпускаемых ежегодно трансформаторов составляет около 150 млн кВА;
В 2000 году было произведено более 300 000 трансформаторов мощностью около 180 млн кВА (в том числе 10кВ и 35кВ).
Уровень напряжения составляет более 90% от общего количества единиц), что эквивалентно более 1/5 всего мирового производства.Можно сказать,
Китай является мировым производителем силовых трансформаторов, а также применением силовых трансформаторов.страны
Имеется 7 производителей с производственной мощностью 500 кВ, из которых 5 могут производить серийно с годовой производственной мощностью.
Мощность превысила 30 миллионов кВА, а годовая производственная мощность за последние два года составляет около 20 миллионов кВА, что составляет общий объем производства.
Около 11%;Производители класса 220 кВ могут производить около 25, последние два года о годовом производстве.
30 млн кВА, почти 18% от общей мощности;Есть около 100 производителей, которые могут производить уровень 110 кВ, наиболее
Почти два года годового производства около 1000 единиц, мощностью 30 миллионов кВА, что также составляет почти 18% от общей мощности, его
В годовом объеме производства более 100 комплектов производителей имеют Синьцзянский электрик TBEa, балансовый трансформатор, трансформатор, трансформатор, huapeng и т. д. 5
Дом;Насчитывается около 100 производителей сухих распределительных трансформаторов производственной мощностью более 100 кВА.
У производителей есть Шунде, Цзиньсян, Сюй Цзи, Хуапэн и другие 4。
По данным статистики 2000 года, отечественное производство сухих трансформаторов мощностью 16 млн кВА составляло общий объем выпуска силовых трансформаторов.
Около 9% (производственная мощность страны — 30 млн кВА);Производство завода элегазовых трансформаторов
В доме 3, в основном это производство продукции с напряжением 10 кВ, выходная мощность очень мала, более высокое напряжение и т. д.
Первый уровень находится в разработке.Для удовлетворения требований городской сети и жилых районов некоторые производители также выпускают трансформаторы открытого типа.
Начало производства.Существует множество производителей коробчатых трансформаторов.По неполной статистике, производителей около 600.
Годовой объем производства составляет около 7000 комплектов, среди которых около 20 компаний с годовым объемом производства более 200 комплектов.
В последние годы целью развития технологии электронных трансформаторов является легкая и высокая
Эффективность, высокая плотность и чип-продукты будут и дальше развиваться.За счет бытовой техники и электроники
С постоянным развитием оборудования растет спрос на электронные трансформаторы низкого напряжения, поэтому высокая четкость
Трансформатор обратной развертки, используемый в телевидении и высокочастотном дисплее, стал основным полем внимания производителей, среди которых
Спрос на трансформаторы развертки без контура значительно увеличится;Высокая частота, низкие потери, небольшой размер, низкий уровень
Цена на силовые трансформаторы также будет занимать большой рынок;Перспективы рынка силовых трансформаторов высокого напряжения. Танец с барабанами.
В настоящее время объем мирового рынка электронных трансформаторов в основном остается на уровне 6–7 миллиардов долларов США.
Верно, на их долю приходится около 7,5% мирового рынка электронных компонентов.Среди них производство и потребление Японии соответственно.
На долю США приходится около 43 процентов и 40 процентов мирового рынка, при этом на долю США приходится около 17 процентов и 22 процентов производства и потребления соответственно.
Доля производства и потребления в других азиатских странах и регионах резко выросла до 13% и 8% соответственно.
С момента вступления Китая в ВТО конкуренция на внутреннем рынке электронных трансформаторов в основном находится в стабильном состоянии.
Не пострадало большое влияние, это связано с тем, что электронные трансформаторные изделия являются трудоемкими и для пользователя.
Требуются продукты индивидуального производства.Спецификаций сортов много, производственных партий много, количество большое, поэтому плохо
Соответствующая автоматизация, крупномасштабное производство.В условиях все более жесткой рыночной конкуренции, чтобы снизить затраты,
Производство перемещается в регионы с более низкими издержками.
В настоящее время производство электронных трансформаторов в Китае имеет следующие характеристики:
– Производство трансформаторов средней частоты велико, цена низкая, а экспорт является основным, экспорт быстро растет.
Разработка.В настоящее время средняя отраслевая цена трансформатора промежуточной частоты на предприятиях электронной системы Китая составляет 0,626 юаня /
, но средняя заводская цена большинства предприятий составляет от 0,20 до 0,30 юаня/один, самая высокая-1 юань/один
Левая и правая стороны.
Поскольку продукт в основном идет на экспорт, его цена полностью определяется международным рынком.
С ростом популярности цифровой аудиоэлектронной продукции и более широким использованием интегральных схем появились новые
Тип цветного телевизора больше не использует аудиотрансформатор, доля рынка аудиотрансформатора снижается.
– Спрос на силовые трансформаторы на рынке стремительно растет.Силовые трансформаторы являются трудоемким изделием, и
В последние годы спрос на внутреннем и внешнем рынке быстро растет, и он стал быстро развиваться.
Горячий продукт.По статистике, в последние годы ожидается увеличение производства силовых трансформаторов в провинции Тайвань на 50%.
Гонконг вырастет на 20 процентов, а Индия – на 25 процентов.Связь, компьютеры, бытовая электроника
Продукт - это три основных рынка, среди которых рост спроса на связь будет играть большую роль в продвижении, теперь все
Годовой спрос на шариковые силовые трансформаторы превысил 10 миллиардов долларов и ориентирован на стороны поверхностного монтажа, высокой мощности и высокого напряжения.
Развитие поверхности.
6 x 6,6 x 3,5 мм для японских ЖК-дисплеев и ЖК-дисплеев, а также для игровых консолей и тюнеров
Силовые трансформаторы поверхностного монтажа серии 2,6 × 5 × 277 мм, производство по-прежнему осуществляется в регионах с низкими затратами на рабочую силу.
Переехал, дал хорошие возможности для развития отечественного производства.– Перепроизводство трансформаторов обратного действия.Заказы,
Снижение мирового спроса на цветные телевизионные приемники серьезно повлияло на производство трансформаторов обратной развертки в Азии.
Количество.Китай Тайвань обратный трансформатор в настоящее время около 6 производителей и подавляющее большинство производственной базы
На материк Родины.
Поскольку трансформатор обратной развертки является трудоемким изделием, его сложно производить на Тайване.
Кроме того, в ЖК-мониторах не используются трансформаторы обратной развертки, и их развитие опережает ЭЛТ-мониторы,
В результате китайские компании начали производить преобразователи для ЖК-мониторов.Тайваньские трансформаторы обратной развертки
Акцентируется на двух аспектах:
Один из них — разработать небольшой трансформатор обратной развертки для ЭЛТ с короткой шейкой.
Во-вторых, для повышения осведомленности о качестве большинству производителей придется получить сертификаты UL, CSA, VDE, CE,
Сертификация, такая как EMI и TCO, является основной целью улучшения качества продукции.
В настоящее время Япония имеет избыточные поставки трансформаторов обратного действия, в основном за счет Японии.
Китайские заводы компании перенасыщены.С большим объемом инвестиций в материковую часть Китая предприятий по производству трансформаторов с обратной стреловидностью.
Промышленность, ситуация переизбытка предложения сохранится, ожидается, что эта ситуация сохранится в течение определенного периода.Из-за
Цена на разверточные трансформаторы, используемые в обычных телевизионных приемниках и мониторах ПК, падает, и японские производители
Предназначен для продуктов с добавленной стоимостью, таких как трансформаторы обратного действия для проекционных телевизоров.Чтобы избежать ценовой конкуренции
Несмотря на это, большинство производителей перешли на рынок высококачественной продукции, например, японские компании, производящие медиа-электронику, сместили фокус
Высококачественные трансформаторы обратной развертки для приемников HDTV и мониторов высокого разрешения.Производители сохраняют свою
Международная конкурентоспособность, активно использует свое технологическое качество для разработки высококачественной продукции.Компания JVC разработала
В этой статье представлен разверточный трансформатор, который объединяет технологию проектирования высокого напряжения и схему управления, тем самым изменяя свойства продукта.
Да и заодно снизить себестоимость продукции.Например, HRCM11 — система импульсной широкополосной модуляции.
Трансформатор обратной развертки с двойным фокусом, он оснащен высоковольтной схемой управления, частота горизонтальной развертки до
120 кГц.
На рынке мониторов для ПК компания Hitachi добилась сверхвысокой оценки в области CAD/CAM.
Трансформатор обратной развертки для монитора разрешения, который имеет частоту горизонтальной развертки до 130 кГц, использует полифонический преобразователь.
Потенциометр фокусировки осуществляет динамическую модуляцию фокусировки.Большинство компаний стремятся получить прибыль с низкими потерями.
Трансформатор развертки для энергосберегающего использования телевизионного приемника вместо традиционного трансформатора развертки.
Технология намотки также находится в стадии разработки.
Время публикации: 06 августа 2021 г.
