Основные структурные компоненты трансформатора состоят из железных сердечников, обмоток и изоляции.Кроме того, для безопасной и надежной работы также установлены топливный бак, охлаждающее устройство и защитное устройство.
(1) Железный сердечник: Железный сердечник трансформатора представляет собой путь линии магнитной силы, который играет роль концентрации и усиления магнитного потока и в то же время используется для поддержки обмотки.
(2) Обмотка: Обмотка трансформатора представляет собой путь тока, ток проходит через обмотку, а наведенная электродвижущая сила создается электромагнитной индукцией.
(3) Масляный бак: Масляный бак представляет собой корпус масляного трансформатора.Основной корпус трансформатора помещен в масляный бак, который заполнен трансформаторным маслом.

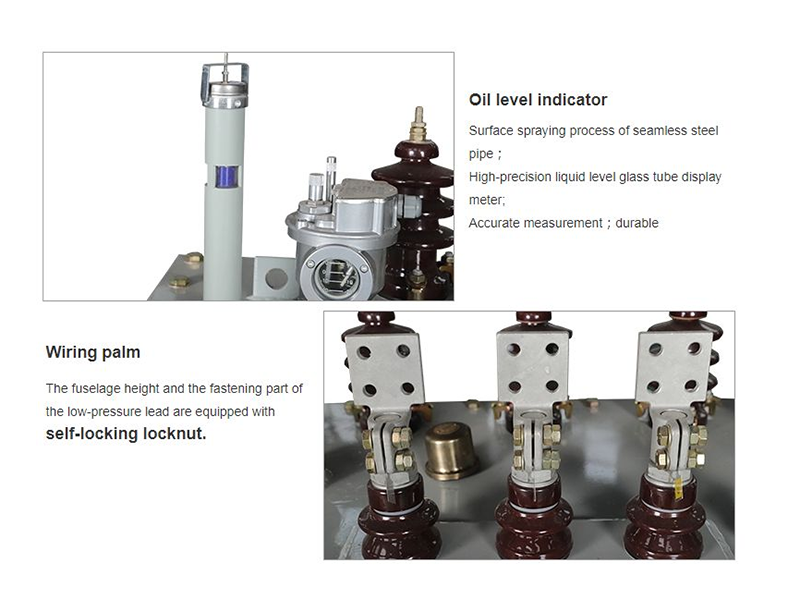

(4) Масляная подушка: Масляную подушку также называют дополнительным масляным баком.Это контейнер бочкообразной формы, изготовленный из стального листа.Он устанавливается горизонтально на крышке масляного бака трансформатора и соединяется с масляным баком изогнутой трубкой.Один конец масляной подушки оснащен индикатором уровня масла.Объем масляной подушки обычно составляет от 8% до 10% объема масла в баке трансформаторного масла.Его функция заключается в том, что внутренняя часть трансформатора заполнена маслом, а поскольку уровень масла в масляной подушке находится в определенных пределах, когда масло расширяется и сжимается при разных температурах, остается место для маневра, а запасное положение в масляная подушка небольшая, благодаря чему контакт масла с воздухом меньше.Это снижает вероятность намокания и окисления масла.Кроме того, масло в маслорасширителе намного холоднее, чем масло в верхней части масляного бака, и конвекция масла в масляном баке практически отсутствует.На соединительном патрубке между масляной подушкой и масляным баком установлено газовое реле для отражения внутренней неисправности трансформатора.
(5) Респиратор: Респиратор оснащен влагопоглотителем, а именно силикагелем, который используется для поглощения влаги из воздуха.
(6) Взрывозащищенная труба: Взрывозащищенная труба установлена на крышке масляного бака трансформатора.Верх взрывозащищенной трубки снабжен стеклянным листом.Когда внутри трансформатора возникает неисправность и создается высокое давление, газ в масле пробивается через стеклянный лист и выбрасывается из масляного бака, сбрасывая давление, тем самым защищая бак трансформатора от повреждения.
(7) Термометр: Термометр установлен в боковом температурном цилиндре на крышке топливного бака и предназначен для измерения верхней температуры масла в топливном баке.
(8) Втулка: Втулка представляет собой изолирующее устройство, которое выводит выводы обмоток высокого и низкого напряжения трансформатора наружу из резервуара.Он является не только изоляцией вывода к земле (оболочке), но и играет роль фиксации вывода.
(9) Охлаждающее устройство: Охлаждающее устройство — это устройство, которое рассеивает тепло, выделяемое трансформатором во время работы.
(10) Очиститель масла: также известный как фильтр разницы температур.Основная его часть представляет собой цилиндрический сетчатый маслобак, сваренный стальными пластинами, который установлен с одной стороны бака трансформаторного масла.Резервуар заполнен адсорбентами, такими как силикагель и активированный оксид алюминия.В процессе работы из-за разницы температур верхнего и нижнего масла трансформаторное масло течет сверху вниз через маслоочиститель, образуя конвекцию, масло контактирует с адсорбентом, а влага, кислоты и оксиды, находящиеся в нем, поглощаются. , чтобы масло было очищено.Продлите срок службы масла.Маслоочиститель трансформатора с сильной циркуляцией масла основан на разнице давлений потока масла, чтобы обеспечить поток трансформаторного масла через насос очистки масла для достижения цели очистки.
Для получения дополнительной информации о трансформаторе вы можете проверить эту статью: Назначение трансформатора
