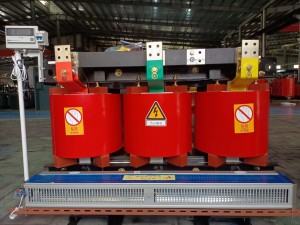

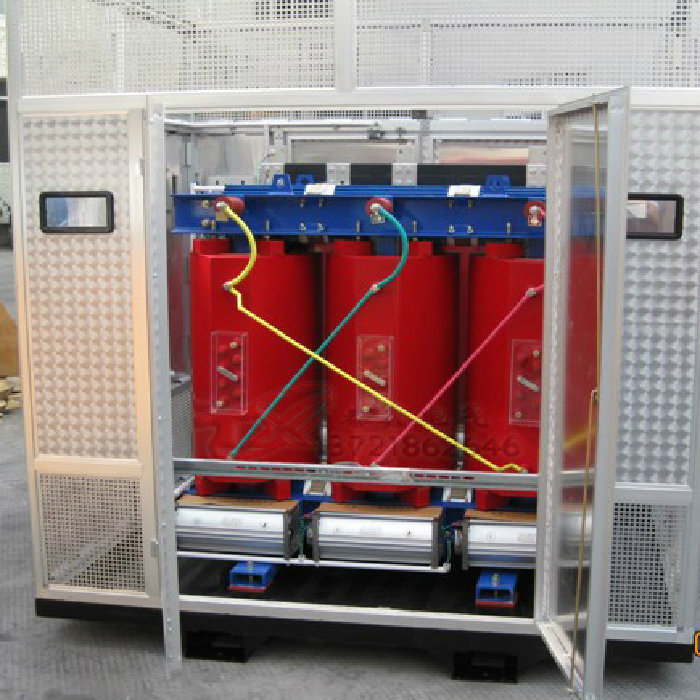

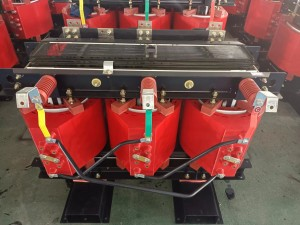

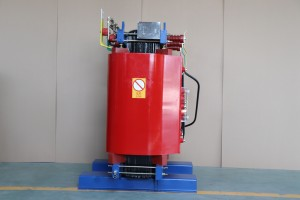

SCB11/10 800 KVA 10/11 -0,4 Kv 3-фазный высоковольтный силовой трансформатор из литой смолы сухого типа Крытый тип

Функции

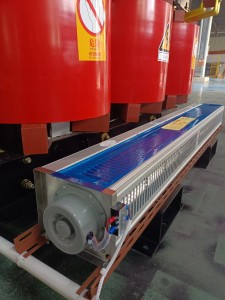

1. Низкие потери, низкий уровень частичных разрядов, низкий уровень шума, сильное рассеивание тепла, возможность эксплуатации при 120% номинальной нагрузке при принудительном воздушном охлаждении.
2. Он обладает хорошей влагозащищенностью и может нормально работать при влажности 100%.Возможен ввод в эксплуатацию без предварительной сушки после остановки.
3. Он безопасен в эксплуатации, пожаробезопасен, не загрязняет окружающую среду и может быть установлен непосредственно в центре нагрузки.
4. Оснащен полной системой управления температурной защитой, обеспечивающей надежную защиту и безопасную эксплуатацию трансформатора.
5. Не требует обслуживания, простая установка и низкие общие эксплуатационные расходы.
6. Согласно эксплуатационным исследованиям введенной в эксплуатацию продукции, надежность продукции достигла международного передового уровня.

Трансформаторы сухого типа: для охлаждения полагаются на конвекцию воздуха, обычно используемую для местного освещения и электронных цепей.Механическое оборудование и другие трансформаторы в энергосистеме, как правило, трансформаторы паровых двигателей, трансформаторы котлов, трансформаторы золоудаления, трансформаторы пылеулавливания, трансформаторы сероочистки и т. д. представляют собой трансформаторы сухого типа с коэффициентами 6000 В/400 В и 10 кВ/400 В для нагрузок с номинальным напряжением. напряжение 380В.Проще говоря, трансформатор сухого типа – это трансформатор, сердечник и обмотки которого не пропитаны изоляционным маслом.Обычно существует два типа регулятора под нагрузкой и регулятора без нагрузки: сухой трансформатор с кожухом и сухой трансформатор без кожуха, тип трансформатора, потому что в нем нет масла, нет пожара, взрыва, загрязнения и других проблем, поэтому электрические коды, нормативы и т.п. не требуют размещения сухого трансформатора в отдельном помещении.Потери и шум снижены до нового уровня, для создания условий в одном распределительном помещении размещено больше трансформаторов и низковольтного экрана.

Установка трансформатора сухого типа

Монтаж трансформатора в соответствии с «Стандартами испытаний при сдаче электрооборудования электромонтажных работ»,

положения испытания на передачу признаны удовлетворительными.Положение установки правильное, аксессуары в комплекте.

Заземляющее устройство ведет к заземляющей магистрали и к низковольтной стороне трансформатора с нейтральной точкой, соединенной напрямую;трансформаторная коробка,

корпус трансформатора сухого типа надежное заземление;все соединения надежные, крепеж и противорасшатывающиеся детали в комплекте.

Перегрузочная способность сухого трансформатора

Прежде всего, он может автоматически уменьшать резервную мощность и количество: в некоторых конкретных местах и ​​объектах аварийные требования к запасному коэффициенту трансформатора довольно высоки,

так что инженерный согласующий трансформатор становится головной болью, а для перегрузочной способности трансформатора сухого типа его запасная мощность может быть сжата вручную,

при этом количество запасных блоков также может быть значительно уменьшено по сравнению с другими типами трансформаторов.Здесь следует отметить, что если трансформатор находится в режиме перегрузки,

у нас должен быть рабочий процесс контроля его рабочей температуры, если температура слишком высока, даже выше 155 ℃,

мы должны выполнить соответствующие действия по сбросу нагрузки, чтобы обеспечить безопасное поведение источника питания.

Класс изоляции трансформатора сухого типа

В зависимости от внутренней среды устройства напряжения его можно разделить на такие модели S8, S9, S10, SC(B)9, SC(B)10,

По материалу негорючие или негорючие можно разделить на СК(Б)9, СК(Б)10, СКЗ(Б)9, СКЗ(Б)10,

По закрытому или закрытому типу можно разделить на БС9, С9-, С10-, Ш12-М.Среди них класс F и H, указанный в трансформаторе, относится к термостойкому классу,

предел класса Y - 90 ℃, предел класса A - 105 ℃, предел класса E - 120 ℃, предел класса B - 130 ℃, предел класса F - 155 ℃,

предел класса H составляет 180 ℃, предел класса C превышает 180 ℃.

Технические параметры трансформатора сухого типа

Используемая частота 50/60 Гц, ток холостого хода, 4% напряжения, 2000 В/мин, без пробоя, класс изоляции F (может быть настроен специальный класс), сопротивление изоляции ≥ 2M, режим подключения Y/Y, △/Y0, Yo/△, автотрансформатор (опция) допустимое повышение температуры теплообменника I00K режим охлаждения естественное воздушное охлаждение или контроль температуры автоматическое охлаждение коэффициент шума ≤ 30 дБ

Температура сухого трансформатора

Что касается общей температуры сухих трансформаторов, представленных сейчас на рынке, в разных отраслях действуют разные стандарты.Обычно трансформаторы сухого типа при нормальной работе достигают 95 градусов, это уже считается более высоким стандартом температуры для трансформаторов сухого типа.Обычно для низковольтного оборудования стандартная температура установки обычно не превышает 60 градусов.
