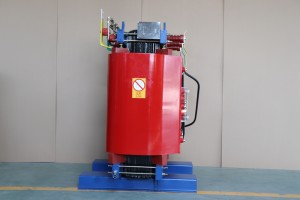

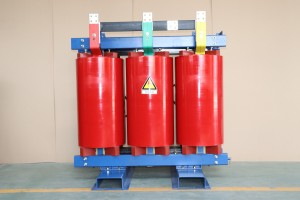

SCB10/11 200 KVA 10 /11 0,4 Kv 3-фазный высоковольтный трансформатор для помещений с сухой литой смолой

Краткое описание:

SCB10/11 500 ква, 630 ква, 800 ква, 1000 ква, 1250 ква, 1600 ква, 2000 ква, 2500 ква 10 кВ 11 кВ 0,4 кВ Сухой трансформатор 315 ква 3000 ква 3-фазные трансформаторы электроэнергии с литой изоляцией


Информация о продукте

Теги продукта

Функции

1. Низкие потери, низкий уровень частичных разрядов, низкий уровень шума, сильное рассеивание тепла, возможность работы при номинальной нагрузке 120% при принудительном воздушном охлаждении.

2. Он обладает хорошей влагозащитой и может нормально работать при 100% влажности.Может быть введен в эксплуатацию без предварительной сушки после отключения.

3. Он безопасен в эксплуатации, огнестойкий, не загрязняет окружающую среду и может быть установлен непосредственно в центре нагрузки.

4. Оснащен полной системой контроля температуры для обеспечения надежной защиты для безопасной работы трансформатора.

5. Не требует технического обслуживания, простая установка и низкие общие эксплуатационные расходы.

6. Согласно эксплуатационным исследованиям продуктов, которые были введены в эксплуатацию, надежность продуктов достигла передового международного уровня.

Трансформаторы сухого типа: используют воздушную конвекцию для охлаждения, обычно используются для местного освещения, электронных цепей.Механическое оборудование и другие трансформаторы,

в энергосистеме, как правило, трансформаторы паровых двигателей, трансформаторы котлов, трансформаторы для удаления золы, трансформаторы для удаления пыли, трансформаторы для десульфурации и т. д.

трансформаторы сухого типа с коэффициентами 6000В/400В и 10кВ/400В для нагрузки с номинальным напряжением 380В.Проще говоря трансформатор сухого типа – это трансформатор, сердечник которого

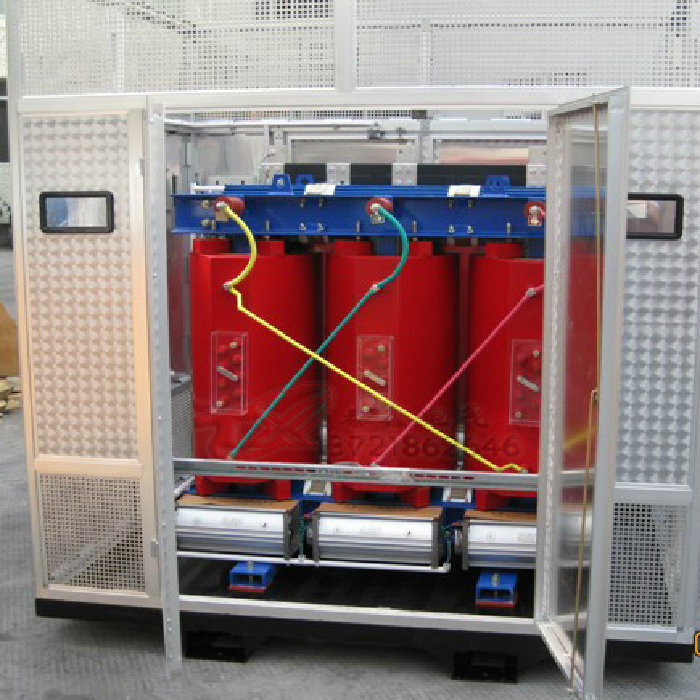

и обмотки не пропитаны изоляционным маслом.Как правило, существует два типа регулятора нагрузки и регулятора холостого хода, сухой трансформатор с кожухом и

сухой трансформатор без кожуха, тип трансформатора, потому что нет масла, нет пожара, взрыва, загрязнения и других проблем, поэтому электрические нормы, правила и т. д.

не требуют размещения сухого трансформатора в отдельном помещении.Потери и шум снижены до нового уровня, больше трансформаторов и низковольтных экранов размещены в одном распределительном помещении для создания необходимых условий.

Описание модели (SCB)Параметр производительности (SCB10)

Установка сухого трансформатора

Трансформерустановка в соответствии со «стандартами испытаний электрооборудования для электромонтажных работ»,

положения теста передачи квалифицированы.Положение установки правильное, аксессуары в комплекте.

Заземляющее устройство ведет непосредственно к заземляющему стволу и низковольтной стороне трансформатора к нейтральной точке;коробка трансформатора,

надежное заземление корпуса сухого трансформатора;все соединения надежны, крепежные элементы и детали, предотвращающие расшатывание, в комплекте.

Перегрузочная способность сухого трансформатора

Во-первых, он может автоматически уменьшать резервную мощность и количество: в определенных местах и ​​участках,

аварийные требования к коэффициенту запаса трансформатора довольно высоки, так что инженерный согласующий трансформатор становится головной болью,

а для перегрузочной способности трансформатора сухого типа его резервная мощность может быть сжата вручную, при этом количество запасных блоков также может быть значительно уменьшено по сравнению с другими типами трансформаторов.

Здесь следует отметить, что если трансформатор находится в режиме перегрузки, у нас должен быть рабочий процесс контроля его рабочей температуры,

если температура слишком высока, даже выше 155 ℃, мы должны выполнить соответствующее действие по сбросу нагрузки, чтобы обеспечить безопасное поведение источника питания.

Производственный процесс (SCB)

Класс изоляции трансформатора сухого типа

В зависимости от внутренней среды устройства напряжения его можно разделить на такие модели S8, S9, S10, SC(B)9, SC(B)10,

по своему материалу негорючие или негорючие можно разделить на SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

по закрытому или закрытому можно разделить на БС9, С9-, С10-, Ш12-М.Среди них класс F и H, указанный в трансформаторе, относится к термостойкому классу,

предел класса Y составляет 90 ℃, предел класса A составляет 105 ℃, предел класса E составляет 120 ℃, предел класса B составляет 130 ℃,

предел класса F составляет 155 ℃, предел класса H составляет 180 ℃, предел класса C превышает 180 ℃.



Технические параметры сухого трансформатора

Рабочая частота 50/60 Гц Ток холостого хода 4% выдерживаемое напряжение 2000 В/мин без пробоя Класс изоляции F

(специальный класс может быть изменен) сопротивление изоляции ≥ 2M режим подключения Y/Y, △/Y0, Yo/△, автотрансформатор (дополнительно)

допустимое повышение температуры теплообменника I00K режим охлаждения естественное воздушное охлаждение или контроль температуры автоматическое охлаждение коэффициент шума ≤ 30дБ

СертификацияВыставка

Температура сухого трансформатора

В разных отраслях разные стандарты.Обычно трансформаторы сухого типа обычно достигают 95 градусов при нормальной работе,

он уже считается стандартом высокой температуры для сухих трансформаторов.Обычно для низковольтного оборудования устанавливаются нормы температуры, обычно не превышающие 60 градусов.

Упаковка и доставка
